LED modul – Hogyan épül fel egy professzionális LED fal?

Amikor egy hatalmas reklámtáblát látsz a városban, egy stadion óriáskivetítőjét vagy egy rendezvényen a színpad teljes hátterét betöltő LED falat, ritkán gondolsz bele, hogy mindez valójában apró építőelemekből, LED modulokból épül fel. A LED modul a professzionális LED kijelzők legkisebb, mégis legfontosabb egysége: minden kép, minden szín, minden fényerő ezen a szinten születik meg.

De mi is pontosan a LED modul? Hogyan épül fel? És miért ennyire meghatározó az egész LED fal minősége szempontjából? Ebben a részletes cikkben ezekre a kérdésekre adunk választ, kifejezetten vásárlói szemszögből.

1. Mi az a LED modul? – Az alapfogalom tisztázása

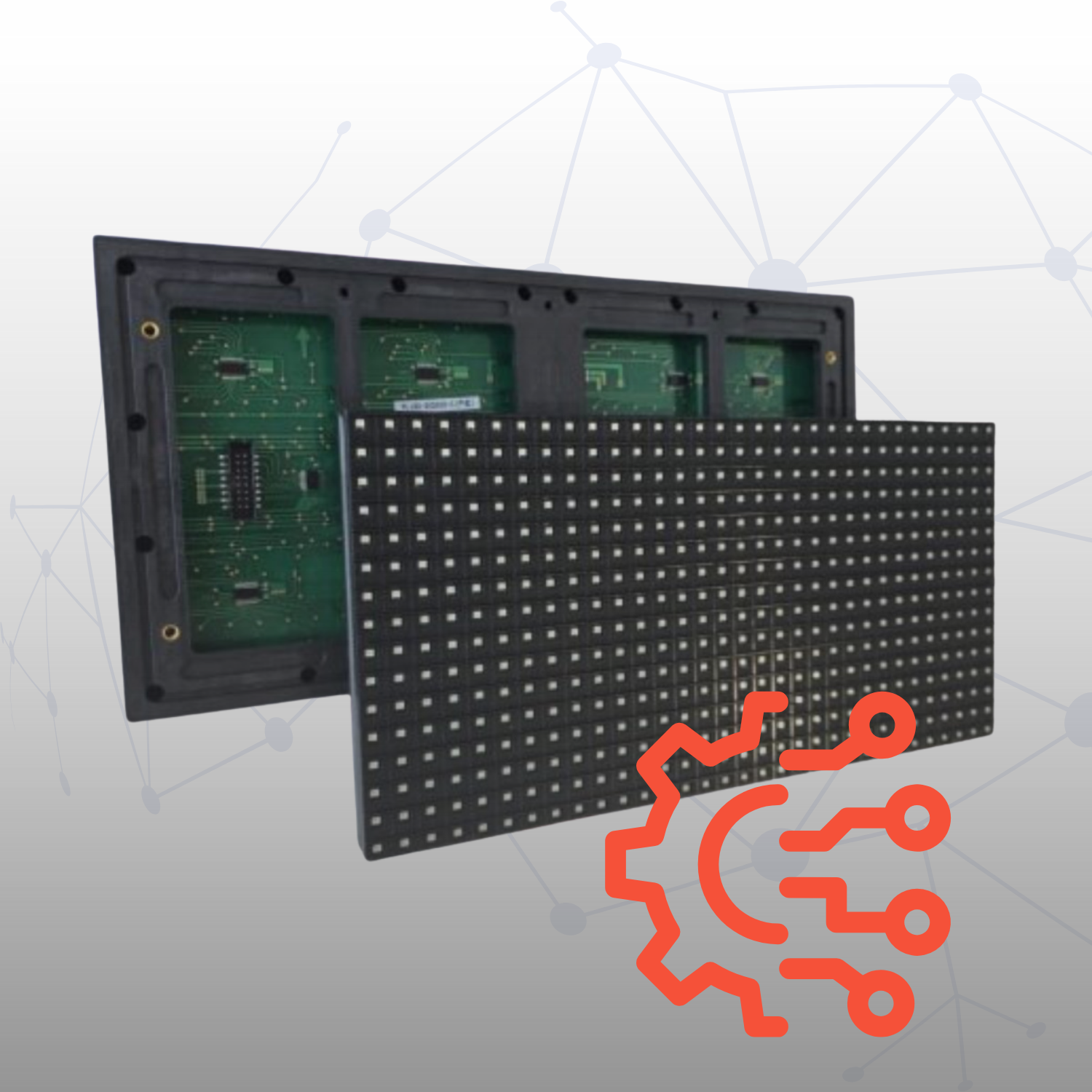

A LED modul a LED fal legkisebb, önállóan is működő egysége. Egy modul több tucat vagy több száz apró LED diódát tartalmaz, amelyek együtt alkotják a képpontokat (pixeleket).

Egy LED modul fő részei:

• LED diódák (RGB): piros, zöld és kék fénykibocsátó diódák. Ezek kombinációja hozza létre a teljes színskálát.
• PCB (nyomtatott áramköri lap): gondoskodik a jelátvitelről és az energiaellátásról.
• Védőburkolat: óvja a modulokat a portól, párától és mechanikai sérüléstől.
• Csatlakozók: lehetővé teszik a modulok összekapcsolását és a vezérlő egységhez történő kapcsolódást.

Egyszerűen fogalmazva: a LED modul az, ami a képet „megrajzolja”. Ha egy modul meghibásodik, azon a részen „lyukas” lesz a kép.

2. Hogyan épül fel egy professzionális LED fal modulokból?

A LED fal valójában egy többrétegű, moduláris rendszer.

1. LED modulok: a legkisebb építőelemek, pixelekből állnak.
2. Cabinet (szekrény): a modulokat egységes, szervizelhető keretbe foglalja.
3. Vázszerkezet: stabilan tartja az egész falat, legyen szó beltéri színpadi telepítésről vagy kültéri homlokzatról.
4. Tápegység: minden modulhoz külön energiaellátás biztosított.
5. Vezérlő rendszer: számítógéphez vagy videóprocesszorhoz kapcsolódik, és továbbítja a tartalmat a modulok felé.

Ezért lehet LED falakat bármilyen méretben és arányban építeni. A moduláris felépítés rugalmas, bővíthető és könnyen javítható.

3. A pixel pitch szerepe a modul minőségében

A pixel pitch az egyik legfontosabb paraméter, amit vásárlás előtt meg kell érteni.

• Pixel pitch (P2, P3, P4 stb.): a pixelek közötti távolság milliméterben.
• Minél kisebb, annál részletgazdagabb a kép.
• A pixel pitch meghatározza a minimális nézőtávolságot is:
  • P2 → kb. 2 méterről éles kép
  • P4 → kb. 4 méterről ideális
  • P8 → nagy távolságokra (pl. autópálya melletti kijelzők)

Szabály: a pixel pitch száma = az ideális nézőtávolság méterben.

4. Beltéri és kültéri LED modulok közötti különbség

Beltéri modulok

• Finom pixel pitch (P1,5–P3)
• Részletgazdag, Full HD vagy 4K felbontás
• Alacsonyabb fényerő (1000–1500 nit)
• Nincs időjárásálló burkolat
• Alkalmazás: konferenciaterem, kiállítás, TV stúdió

Kültéri modulok

• Nagyobb pixel pitch (P4–P10)
• Nagyon magas fényerő (4000–6000 nit)
• IP65 víz- és porálló védelem
• Hőmérséklet- és páratűrés
• Alkalmazás: reklámtábla, stadion, homlokzati kijelző

5. A LED modul teljesítményét befolyásoló tényezők

1. Fényerő: kültéri használathoz legalább 4000 nit szükséges.
2. Frissítési frekvencia: 3840 Hz fölött ajánlott, főleg kamerás közvetítéseknél.
3. Kontrasztarány: a modul diódáin múlik, mennyire mélyek a feketék.
4. Színhűség: a LED minősége határozza meg, mennyire élénkek és pontosak a színek.
5. Energiafogyasztás: modern modulok 30–40%-kal kevesebb áramot fogyasztanak, mint a régebbi típusok.

6. Karbantartás és szervizelhetőség

A LED modul moduláris felépítése miatt könnyen javítható.

• Előlapi szerviz: a modul mágnesesen rögzül, és előről kiszedhető → praktikus beltéri telepítésnél.
• Hátlapi szerviz: kültéri kijelzőknél gyakran hátulról cserélhető a modul.
• Modulcsere: ha egy pixelhiba megjelenik, nem kell a teljes falat szétszedni, csak az adott modult cserélni.

7. Mire figyelj vásárlás előtt?

1. Hol használod? – Beltéri vagy kültéri?
2. Mekkora a nézőtávolság? – Ez határozza meg a pixel pitch-et.
3. Kell-e kamerás közvetítéshez? – Ha igen, magas frissítési frekvencia kell.
4. Fényviszonyok? – Kültérre magas fényerő nélkülözhetetlen.
5. Szervizháttér? – Csak olyan helyről vásárolj, ahol van garancia és pótalkatrész.

8. Tipikus hibák vásárlóknál

• Olcsó, ismeretlen modul választása: hamar pixelhibás lesz, és nincs alkatrész utánpótlás.
• Rosszul választott pixel pitch: közelről nézve pixeles, távolról pedig feleslegesen drága.
• Alacsony fényerő kültérre: nappal szinte láthatatlan.
• Nem megfelelő védelem: kültéri modul beltérbe jó, de fordítva nem működik.

Összefoglaló táblázat: Beltéri vs. kültéri LED modulok

GYIK – Gyakran ismételt kérdések

Mi az a LED modul?
A LED fal legkisebb egysége, amely pixelekből áll, és összekapcsolódva képet alkot.

Mennyi a LED modul élettartama?
Akár 50–100 ezer üzemóra, ami napi több órás használattal is 10–15 év.

Mi történik, ha meghibásodik egy modul?
A modul külön cserélhető, nem kell az egész kijelzőt szétszedni.

Miben különbözik a beltéri és kültéri modul?
A kültéri modul fényesebb, időjárásálló és nagyobb pixel pitch-csel készül.

Mennyibe kerül egy LED modul?
Típustól és pixel pitch-től függően néhány tízezer forinttól akár százezrekig.
